Canalina per cablaggio a dita in PVC scanalata 50×50

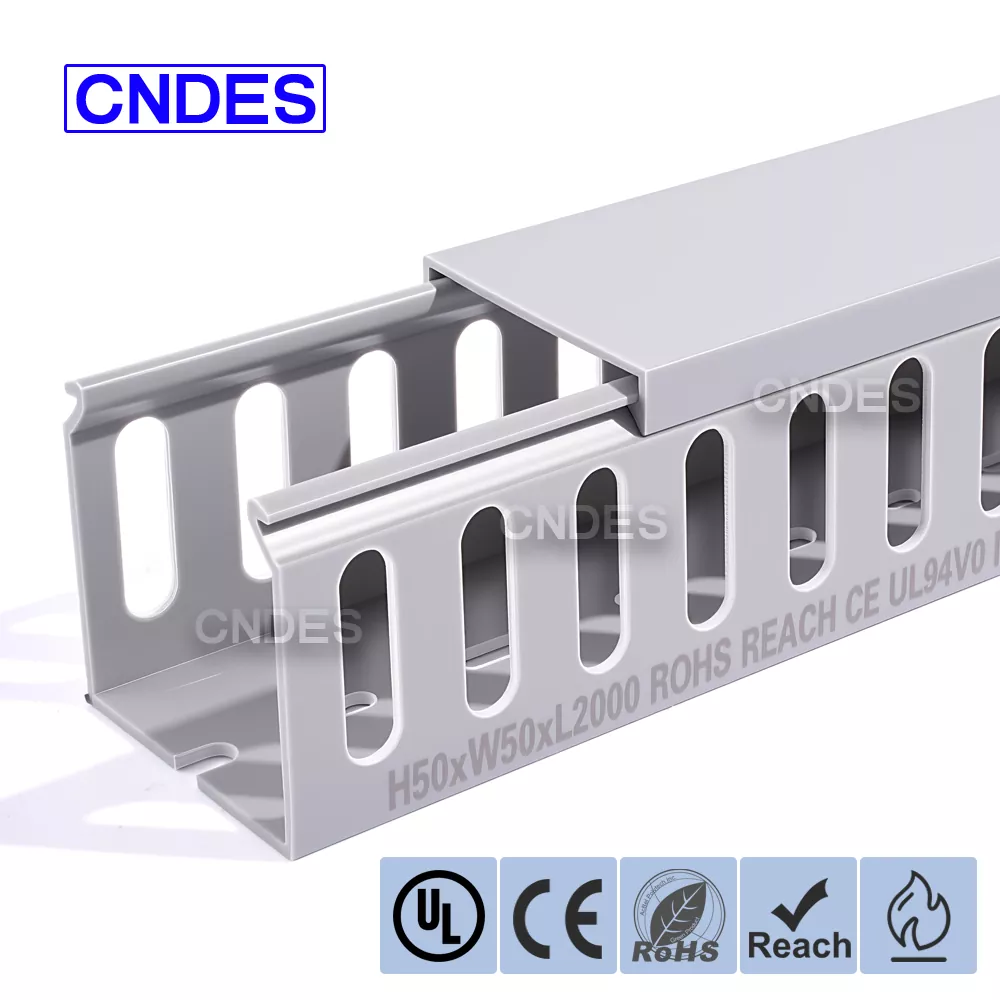

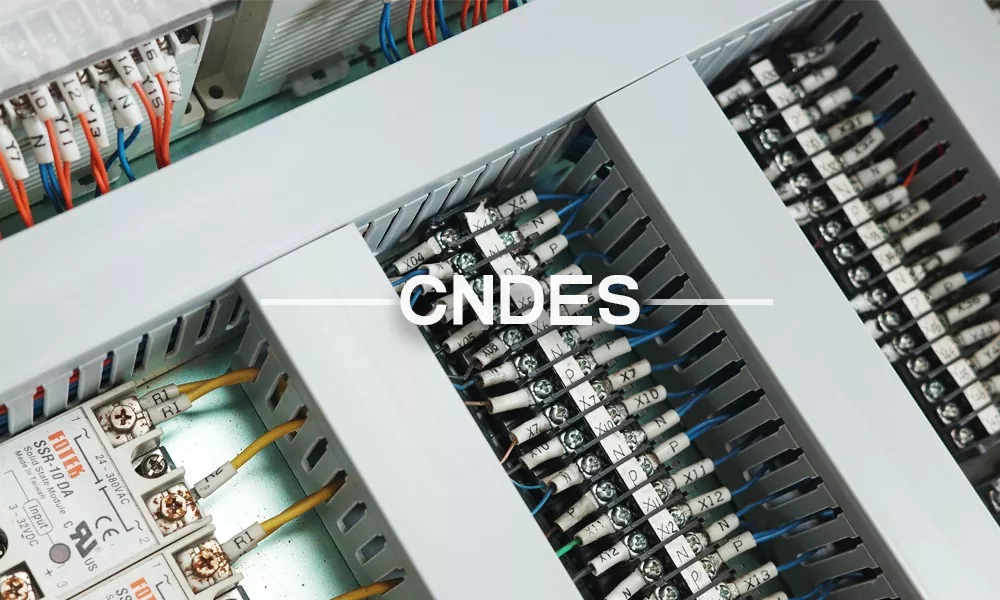

La canalina di cablaggio personalizzata a dita in PVC con scanalatura 50×50 è progettata per un'organizzazione efficiente dei cavi in ​​quadri elettrici, armadi di automazione e sistemi di controllo industriale. Caratterizzata da un profilo quadrato bilanciato e slot aperti a dita, questa canalina di cablaggio consente una rapida ramificazione dei cavi, un instradamento pulito e una facile manutenzione.

Prodotto da CNDES, un produttore e fornitore professionale di canaline di cablaggio in PVC in Cina, questo modello è ampiamente utilizzato in applicazioni che richiedono flessibilità, sicurezza e durata a lungo termine.

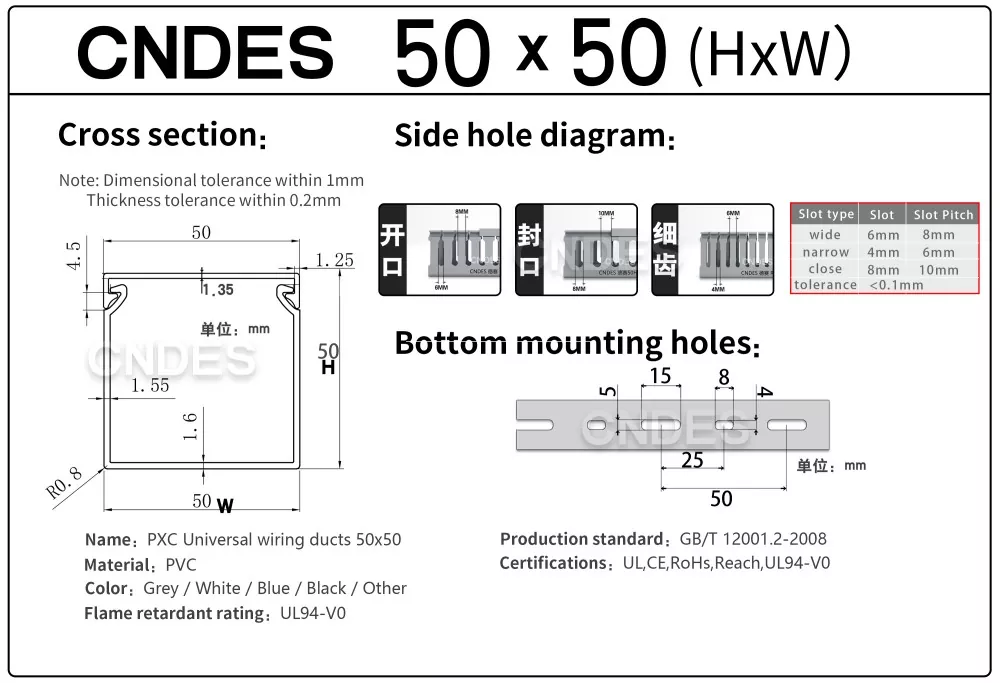

Documento di specifica 50*50

Istruzioni per l'uso

1.Preparazione pre-installazione

Prima dell'installazione, selezionare la dimensione del condotto e la larghezza della fessura appropriate in base alla quantità di cavo, al diametro del cavo e all'ambiente di installazione, come lo spazio disponibile e la temperatura operativa.

Ad esempio, i design stretti degli slot a dita sono adatti per aree di componenti ad alta densità, mentre gli slot più ampi consentono un instradamento più semplice di fasci di cavi più grandi.

Quando si installa la canalina di cablaggio di qualità con dita in PVC scanalate 50×50, pianificare in anticipo il percorso di instradamento dei cavi e contrassegnare le posizioni di montaggio sulle pareti o all'interno degli armadi elettrici. Evitare aree con spigoli vivi, vibrazioni eccessive o temperature elevate.

Utilizzare un metro a nastro e un pennarello per garantire un posizionamento accurato e un instradamento regolare.

Preparare gli strumenti necessari, tra cui un cacciavite, un trapano elettrico (se è necessaria la perforazione), una livella e strumenti da taglio come una sega o un tagliatubi dedicato.

2. Fissare la guida di base

In caso di montaggio a parete o in un armadio, utilizzare un trapano elettrico per praticare i fori nei punti contrassegnati. Inserire ancoraggi ad espansione o ancoraggi in plastica. Assicurarsi che il diametro del foro corrisponda alla dimensione dell'ancoraggio per evitare instabilità dovuta a fori sovradimensionati. Allineare la guida di base della canalina di cablaggio in PVC con scanalatura a dita con i punti di montaggio e serrare le viti utilizzando un cacciavite per garantire che la guida sia fissa e non oscilli. Dare la priorità all'utilizzo dei fori di montaggio preforati del condotto. Se sono necessari ulteriori punti di fissaggio, praticare i fori da soli. Utilizzare una livella per verificare l'allineamento orizzontale del canale di base, evitando difficoltà con la successiva installazione della piastra di copertura o l'inclinazione del cavo. Dopo la regolazione, serrare nuovamente le viti per evitare spostamenti.

3.Organizzazione e inserimento dei cavi

Prima di inserire i cavi, raggrupparli in base alla funzione, ad esempio cavi di alimentazione, cavi di segnale o cavi dati, ed etichettarli se necessario. Verificare che il diametro del cavo sia compatibile con la larghezza della fessura.

Inserire delicatamente i cavi attraverso le fessure laterali o le aperture terminali della canalina per cablaggio con dita in PVC scanalate 50×50 ad alte prestazioni, evitando una trazione eccessiva che potrebbe danneggiare l'isolamento del cavo.

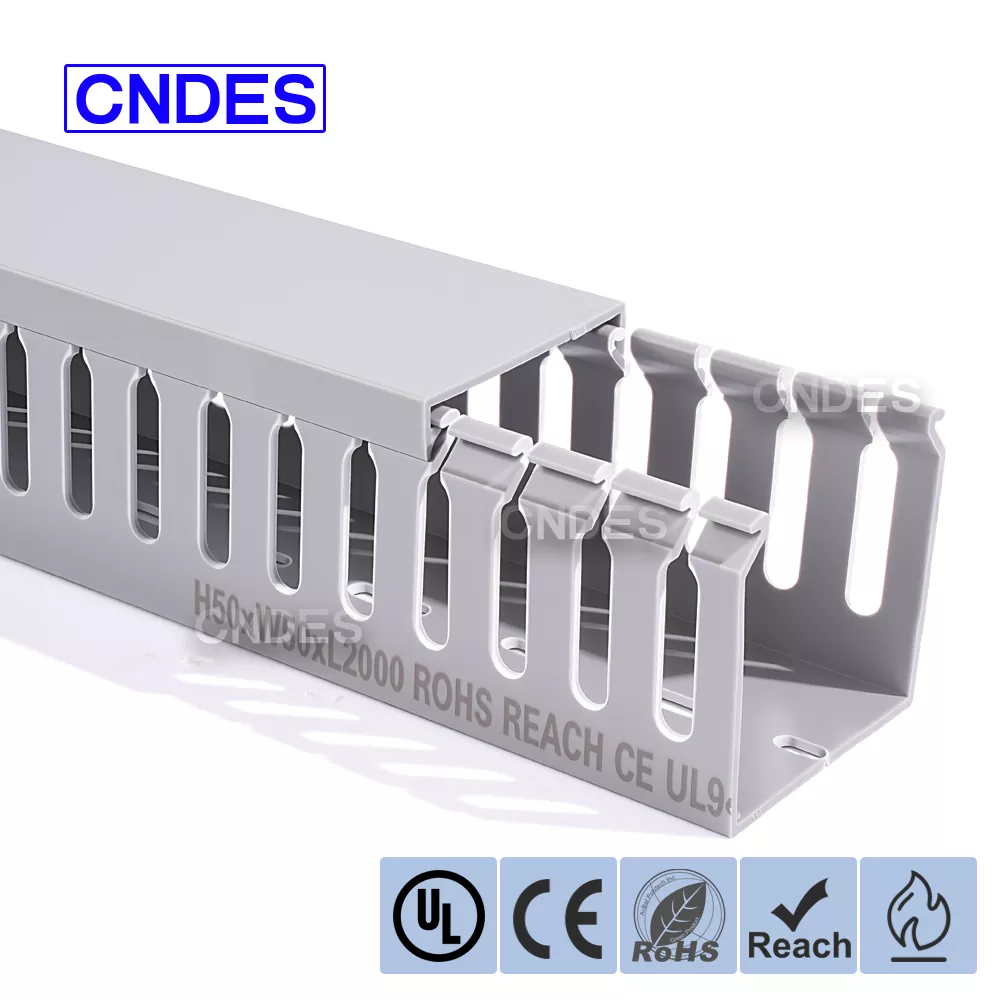

Per i cavi più grandi, le “dita” delle singole fessure possono essere rimosse lungo le linee pretagliate o tagliate utilizzando utensili da taglio per creare aperture più ampie.

Disporre i cavi a strati per migliorare l'organizzazione e la manutenzione futura. Una pratica comune è quella di posizionare i cavi di alimentazione nello strato inferiore e i cavi di segnale nello strato superiore per ridurre le interferenze.

4. Installazione della piastra di copertura

Allineare la piastra di copertura con il canale della base, assicurandosi che i bordi della piastra di copertura si incastrino completamente nelle clip o nelle scanalature scorrevoli del canale della base. Per le piastre di copertura scorrevoli, farle scorrere da un'estremità; per i tipi a clip, premere finché non si blocca in posizione. Premere con decisione la piastra di copertura per fissarla saldamente al canale di base. Per la canalina di cablaggio a dita in PVC con scanalatura, ruotare la piastra di copertura in posizione bloccata. Ispezionare la planarità della piastra di copertura per evitare sollevamenti localizzati che potrebbero consentire l'ingresso di polvere. Verificare che la piastra di copertura sia fissata senza spazi vuoti per impedire l'ingresso di polvere o oggetti estranei all'interno del condotto. Se è necessaria una sigillatura migliorata, applicare il sigillante sui bordi della piastra di copertura (selezionare un adesivo compatibile con il PVC).

5.Gestione degli scenari speciali

Quando si installa su superfici verticali, selezionare coperture con design antiscivolo (ad esempio, cuscinetti in gomma o tipi rinforzati a scatto) per evitare scivolamenti. Ispezionare periodicamente la canalina di cablaggio a dita in PVC scanalata installata verticalmente per garantire che le coperture rimangano sicure contro l'allentamento gravitazionale. Negli spazi ristretti, tagliare i condotti alla lunghezza adeguata (utilizzando strumenti di taglio specializzati per mantenere i bordi puliti e a filo). Dopo il taglio, controllare l'affilatura del bordo tagliato. Se necessario, carteggiare con carta abrasiva per evitare lesioni al cavo o all'operatore. Se la temperatura ambiente si avvicina al limite superiore della temperatura del condotto (ad esempio, 50°C o 85°C), selezionare un modello resistente alle alte temperature o implementare ulteriori misure di dissipazione del calore. Ad esempio, riservare spazio per la ventilazione attorno al condotto o installare ventole di raffreddamento.

Cerchi un fornitore o un produttore affidabile di canaline di cablaggio in PVC con scanalatura 50×50 in Cina?

Contatta CNDES oggi per ricevere campioni, disegni tecnici o un preventivo diretto dalla fabbrica.
